詳細介紹

雙齒輥破碎機介紹

雙齒輥破碎機結構及原理視頻介紹
雙齒輥破碎機又稱為2PGC雙齒輥破碎機，雙齒輥式破碎機，齒爪破碎機，屬雙輥機類型，輥面形狀可分為粗細齒輥，可按照物料需要的尺寸進行調節式生產，適于脆性和松軟物料的。雙齒輥破碎機適用于燒結礦、煤炭、水泥、硅酸鹽、玻璃、陶瓷等行業，適于中等硬度以下脆性物料的破碎，主要用于礦石的中細碎作業。

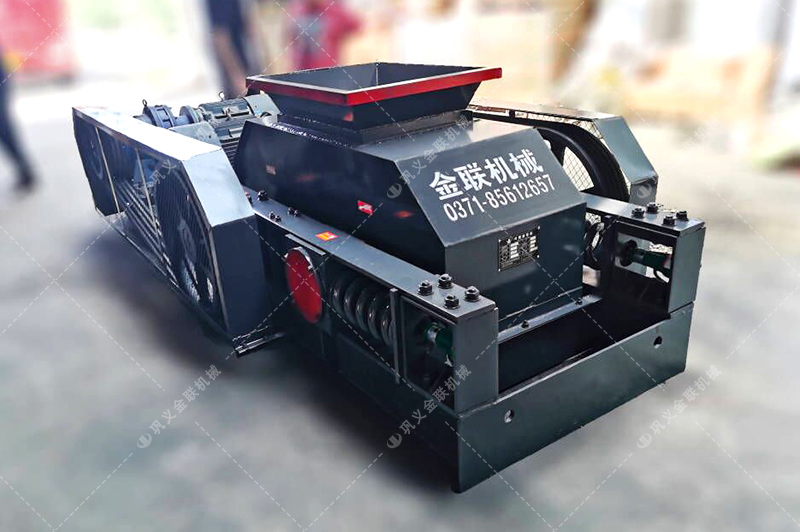

雙齒輥破碎機圖片

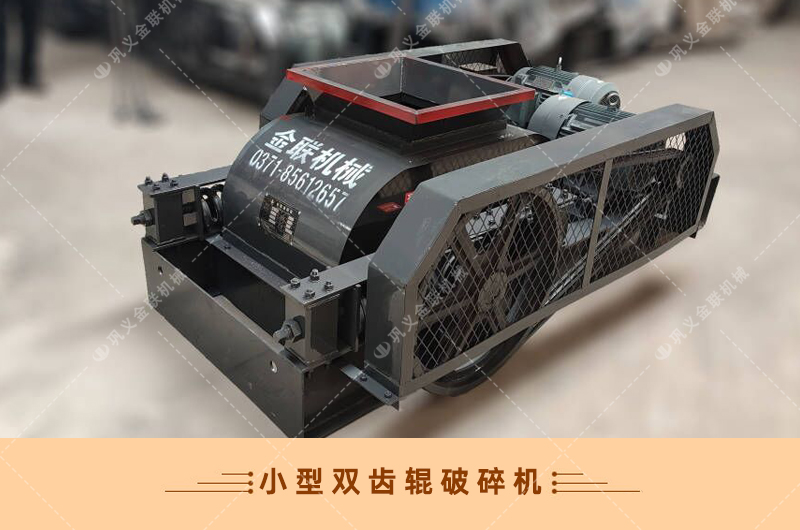

小型雙齒輥破碎機，成本小，回本快
雙齒輥破碎機-廠家直供價格低-齒輥式破碎機結構原理圖

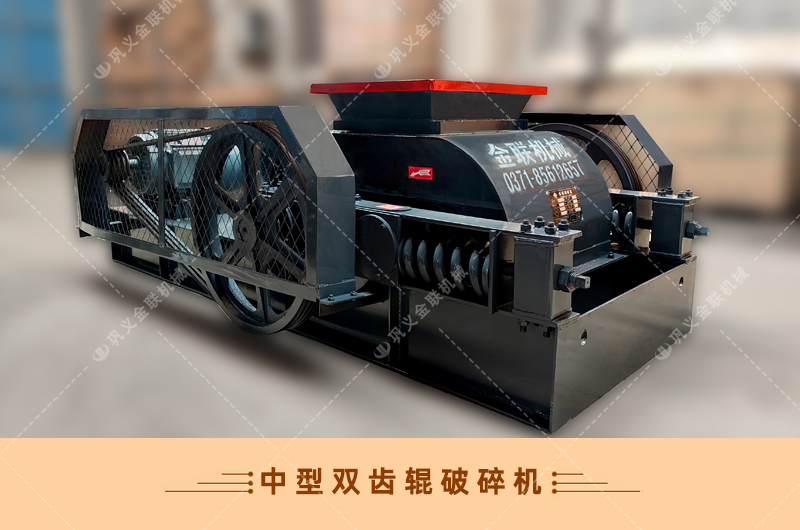

中型雙齒輥破碎機，根據資金和實際情況選擇
雙齒輥破碎機-廠家直供價格低-齒輥式破碎機結構原理圖

大型雙齒輥破碎機，產量大，價格優惠多
雙齒輥破碎機-廠家直供價格低-齒輥式破碎機結構原理圖

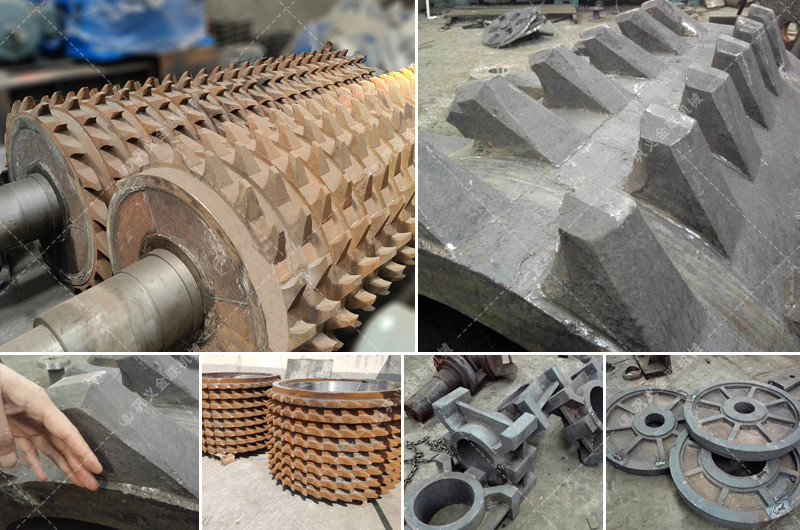

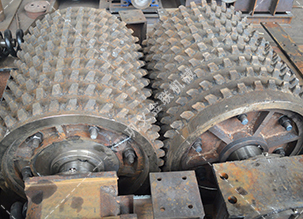

雙齒輥破碎機輥皮及軸盒、輥盤

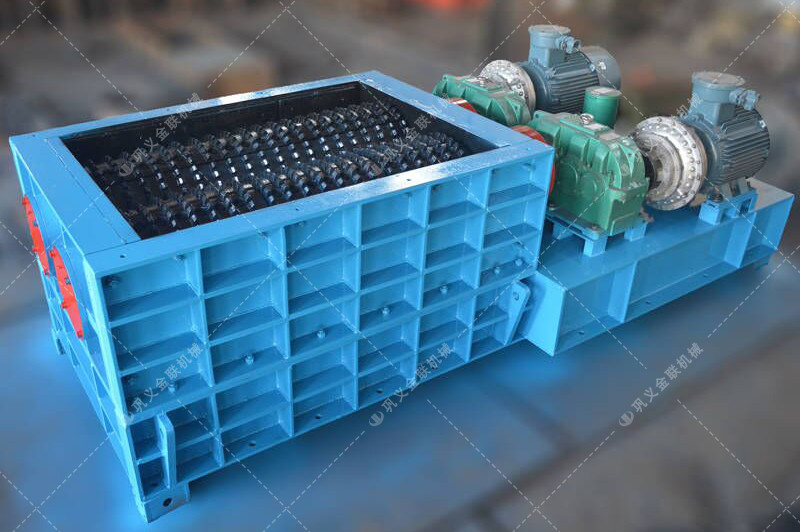

強力分級雙齒輥破碎機，產量可達80-5500噸/小時

雙齒輥破碎機視頻

雙齒輥破碎機結構原理及破碎效果介紹

玻璃破碎效果實拍（圖片中雙齒輥破碎機采用長條齒破碎，不同的進料和出粒要求，使用不同的齒形）

雙齒輥破碎機齒形不同，出料粒度也不相同，需要根據用戶的進料和出料粒度選擇合適的齒形，如需更多了解或查看不同物料的破碎效果，請與我們聯系。

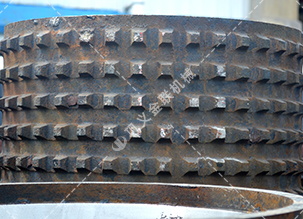

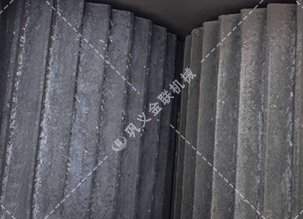

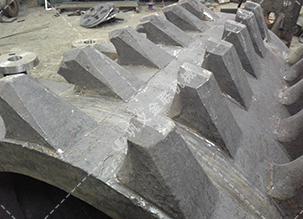

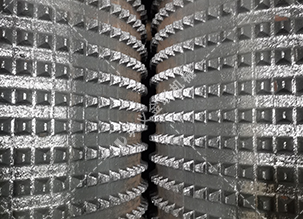

各種雙齒輥破碎機齒輥圖片


長條齒	狼牙齒	方波浪齒

尖波浪齒	斜方齒	大狼牙齒

雙齒輥破碎機齒形選擇多樣：根據不同物料，不同進料和出料粒度選擇幾十種合適的齒形。一個適合破碎自己物料的齒形，可以使雙齒輥破碎機破碎效果更好，增加生產效率。雙齒輥式破碎機齒輥還有不同的安裝方式及不同的排列方式，適用不同的物料作業。

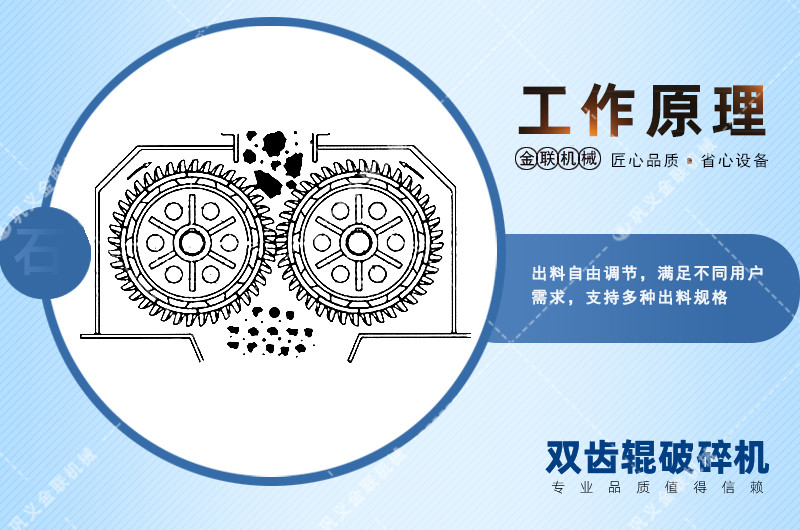

雙齒輥破碎機工作原理

雙齒輥破碎機是利用兩個耐磨合金齒輥，相對旋轉產生的高擠壓力來破碎物料,物料進入兩齒輥間隙（V型破碎腔）以后，受到兩齒輥相對旋轉的擠壓力和剪切力作用，在擠軋、剪切和嚙磨下，將物料破碎成需要的粒度然后由輸送設備送出。

雙齒輥破碎機結構特點

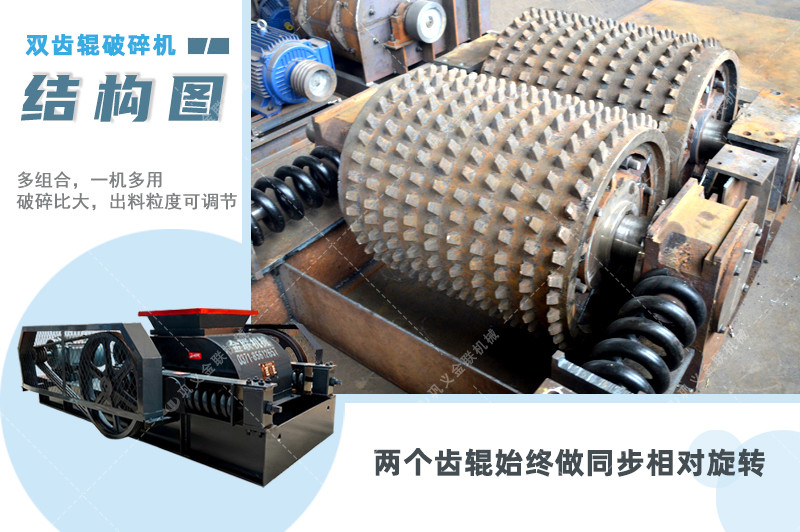

雙齒輥破碎機結構圖（實物圖）
雙齒輥破碎機-廠家直供價格低-齒輥式破碎機結構原理圖

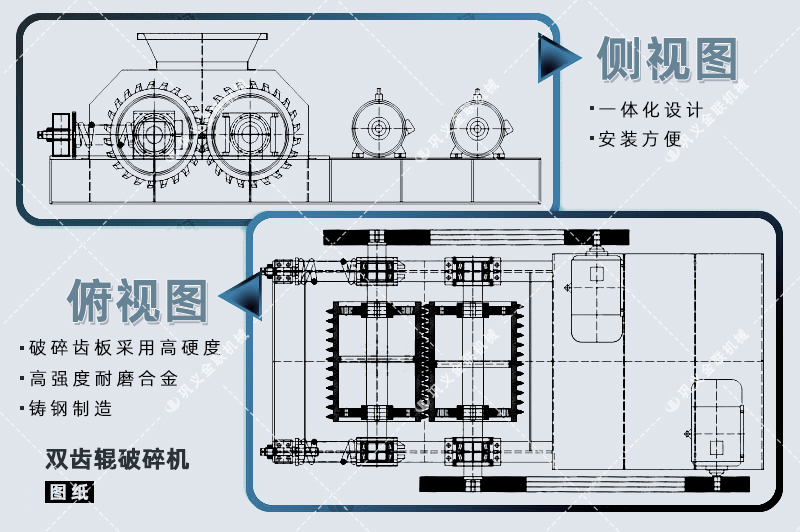

雙齒輥破碎機圖紙圖片

雙齒輥破碎機是由電機、兩組齒輥組、齒輥箱、彈簧緩沖裝置、機架等部分組成，根據安裝要求傳動系統的設置有右、左安裝形式。

雙齒輥式破碎機設有兩組，有一組主動固定齒輥和一組壓力可動齒輥組成，主動齒輥通過齒輪橋?qū)?dòng)力傳遞給可動齒輥，由于這種機構不會因齒輥間距的變化，而改變各齒輪間的正常嚙合關系，因此可保證兩個齒輥始終做同步相對旋轉。雙齒輥式破碎機的破碎齒板采用高硬度、高強度耐磨合金鑄鋼鑄鋼制造，齒部表面經滲碳、氮化處理滲透深度>3mm，具有可靠的耐磨性能和高強度的抗沖擊性能，如果破煤、焦炭的話連續使用壽命可以4000小時以上，易損件齒輥磨損后便于更換。

雙齒輥破碎機特點

	兩套驅動，多樣節能兩套獨立驅動獨立工作，可根據實際情況調整開啟單雙機。		多組合，一機多用可配備多種齒型，根據需要進行更換工作，一機多用，減少投資。
	結構簡單，維修方便結構簡單、占用空間小，操作維修較方便。		密封設計，環保節能內部裝有防塵板，密封性能好，避免了破碎后的細小物料的揚濺，粉塵少，工作噪聲低。
	破碎比大，出料粒度可調節 破碎比大，出料粒度可根據用戶需要進行調整。

破碎輥有兩套獨立的驅動裝置，使兩破碎輥各自獨立工作。在實際破碎時，可根據入料量改變工作制度，即入料少時開單機，入料多時開雙機，用戶更加節能。每臺破碎機可配有A、B、C-種齒型，每種齒型對應一種產品粒度，用戶可通過更換齒型來調整產品粒度而不需更換破碎機，實現一機多用，減少用戶的重復投資。

雙齒輥破碎機-廠家直供價格低-齒輥式破碎機結構原理圖

另外，由于該系列破碎機為破碎比大，工藝布置時不需要手選皮帶人工揀矸，原煤也不需要預先篩分而直接入破碎機，簡化了選煤工藝流程，降低了廠房高度，減少了選煤廠建設投資與生產費用。4PGC系列四齒輥破碎機和DP系列單齒輥破碎機是在2FJP系列基礎上派生而出的，除4PGC系列破碎機的機體采用積木式結構，上下機體可組可分，可根據生產現場實際來安裝，破碎比變大外，其它結構和破碎原理與2FJP系列基本相同。

雙齒輥破碎機技術參數

規格型號	進料粒度	排料粒度 (mm)	產量 (t/h)	電動機 功率	重量 (kg)	外形尺寸 (LxWxH)
2PGC400x250	80-100	10-50	7-15	5.5x2	1300	2400x950x650
2PGC400x400	180-260	10-50	15-30	7.5x2	1800	2400x1250x650
2PGC450x500	300-500	15-100	30-60	7.5x2	3800	2660x1900x826
2PGC600x750	300-600	20-120	60-100	11x2	7200	2780x3065x1310
2PGC600x900	300-600	30-150	80-120	18.5x2	7800	4500x1900x1350
2PGC900x900	600-900	30-200	150-200	22x2	13500	4100x2200x1550
2PGC900x1200	700-950	30-200	180-220	37x2	18800	5823x2420x1635
2PGC1200x1500	800-1050	30-200	200-300	55x2	52000	7010x4500x2050

注：設備在不斷更新升級中，型號參數如有變動，以電話、網絡聯系為準。

發貨清單：	設備主機（包括所有訂購的配套設備）、操作使用說明書、服務保修卡、出廠檢驗合格證等
安裝維護：	如需安裝，供方派技工現場指導安裝，并培訓需方技術操作人員的后期維護工作知識。
注意事項：	嚴禁未加油開機
售后服務保障：	整機保修一年。電機減速機保修三年，三年內出現的質量問題，免費調換新機。
雙齒輥破碎機廠家地址：	河南省鞏義市南環路加油站往西200米
雙齒輥破碎機價格報價：	大小型號價格不同，了解報價請咨詢：13838557589
